噴漆房：結構和設計辦法

一、 概述

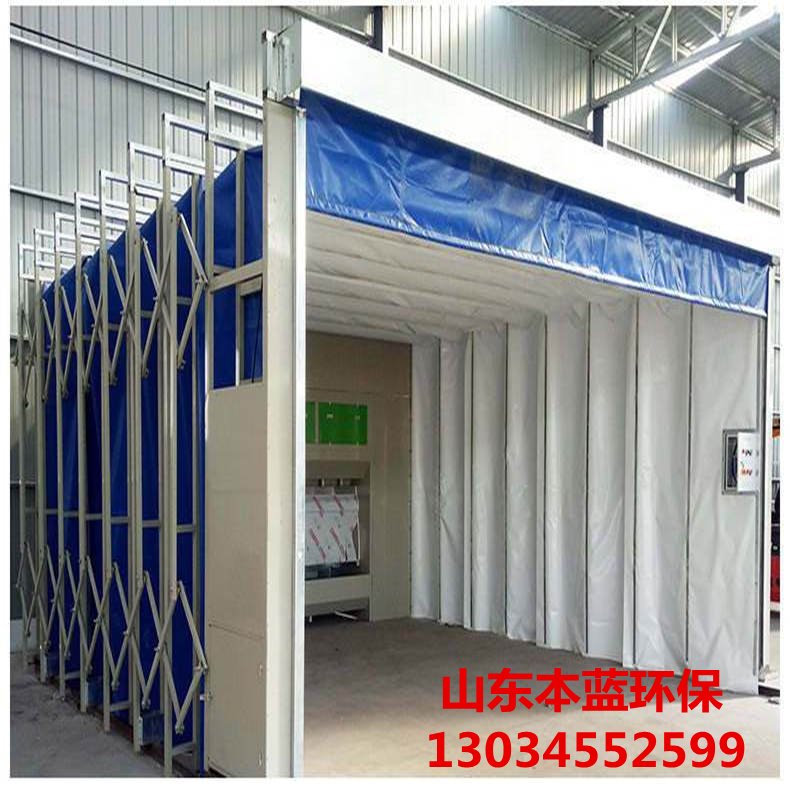

　　噴漆房是一個對過濾噴漆方針進行噴漆的房間。 噴漆房是供應涂裝作業專用環境的設 備，能滿意涂裝作業對溫度、濕度、光照度、空氣潔凈度等要求，它能將噴漆作業時發生的 漆霧噴漆房結構及規劃辦法 一、 概述 噴漆房是一個對過濾噴漆方針進行噴漆的房間。 噴漆房是供應涂裝作業專用環境的設 備，能滿意涂裝作業對溫度、濕度、光照度、空氣潔凈度等要求，它能將噴漆作業時發生的 漆霧及有機廢氣束縛并處理后排放，是環保型的涂裝設備。根據對漆霧處理方式的不同，噴 漆房設備可分為干式和濕式兩種。干式噴漆房可噴漆、烘干一體節省出資。濕式噴漆房處理 漆霧效率高，又可分為水(油)簾式、水洗式、水旋式等。



　　噴漆房一般由室體、 送風系統、 排風系統、 供水系統、 漆霧捕集系統 (漆泥處理系統) 、 供漆系統、工件吊掛系統、電器控制系統(照明系統)等組成。一般噴漆房的規劃參數要求 如下：



　　1、照明：烤漆房內明亮度需抵達 800—1000 勒克司，并且需求運用挨近 D65 光源的 燈火， 一同房內墻面應為啞光白色。 當選用經過玻璃等透明資料的隔板照明時應選用固定式 燈具作光源并用隔板將裝設燈具的區域與靜電漆區離隔，其裝置縫隙應采用牢靠的密封措 施，隔板的資料是難燃的和不易破損的且隔板上的沉積物厚度不許影響規矩的照度。



　　2、空氣流量：一般情況下關于干式噴漆房，風機壓頭可取 0.7-1.0KPa，關于濕式噴 漆房，風機壓頭可取 1.26-1.5KPa，作業區的帶載風速一般取 0.3-0.5m/s。



　　3、過濾作用：過濾除塵作用抵達 98% 以上。一般修理廠運用的***棉有 EU5 和 EU6 兩 個類型，能夠在運用烤漆房時在房內用太陽燈照射上部，一般每平方米極細微塵土應小于 5 顆。



　　4、室體：烤漆房有必要是密封的，并且在接縫處不應有漆塵的積累;房體選用子母插 式保溫噴塑墻板，密封、保噴漆房溫性能***，鋁合金包邊***門，門中心裝有調查窗，可隨時 調查房內動態;房體旁邊面裝有作業門，便當作業人員進出。 5、升溫速度：烤漆房從 20℃升至 60℃所用的時刻***約是 l0—l5min，一同應留心有 些烤漆房的溫度計不準，測量溫度時要以烤漆房內噴涂件的溫度為準。







　　6、噪聲：噪音不***于 75dB。



　　綜上所述，噴漆房的規劃關鍵是：



　　1、判定合理的配備方式。



　　2、判定合理的噴漆室 水平面空氣平均流速。



　　3、送風、排風系統合理匹配，保證噴漆室內微正壓。



　　4、照明布局合 理。



　　5、漆霧的凈化辦法合理，不能將污染嚴重的氣體排向***氣。



　　此外規劃時要考慮消除靜 電;選用的燈具、開關一定要防爆,防止在敞開時發生危險。還有必要符合我***的相關法律法 規。如 GB3096 城市區域環境噪聲規范、GB7691 涂裝作業安全規程、GBJ4 工業企業三廢排 放試行規范、GB14444-93 噴漆室安全技能規矩等。
